锌合金阳极

锌的标准电位是-0.76V(SHE),在海水中高纯锌的稳定电位向负向偏移,为-1.06V(SCE).在PH值约为6-12范围内,锌的自溶性不大; 在PH值为7-9的海水中,热力学上唯一可能的过程是锌溶解形成不溶性的Zn(OH)2, Zn(OH)2不溶于海水中,而积聚在锌的表面上,阻止了它的自溶,锌表面上形成碳酸盐,也使在海水中易钝化.热力学上唯一锌的密度为7.14ｇ/cm3，开路电位：－１．０３，土壤中电流效率大于６５％  △E=0.2V

通常应用在小于500Ω.cm电阻率的水中。在小于15Ω.m土壤电阻率的土壤中也可用锌阳极。

高纯锌通常用来制造挤压的带状阳极或作为固定参比电极、接地电池用。

锌也可做成镯式阳极，主要应用在水下和海底管道上，一种是作成块状然后焊接在钢支架上形成一个圆形，还有直接做成半环状，直接扣在管道上。

锌是可作辅助阳极使用的又一有色金属，作为辅助阳极用，锌的消耗率为10.8 Kg（A/a）是个理论值。不用作牺牲阳极时通常去90%效率时的数值。

＞尺寸：25.4×28.5mm    15.8×22.2mm   12.7×14.2mm   8.7×11.9mm   ф3.9mm

1, 依靠自身腐蚀速率增加而使与之耦合的阴极获得保护的电极。  靠着自身腐蚀速度的增加而提供电偶阴极保护的辅助电极。 所属学科: 机械工程(一级学科) ;腐蚀与保护(二级学科) ;电化学腐蚀(三级学科) 初级定义

2.阳极随着流出的电流而逐渐消耗,所以,称为牺牲阳极,这种阳极消耗快,安设位置及方法必须便于更换.低电位金属材料有镁、镁合金、纯锌、锌合金、铝合金等。

3,这种方法称牺牲阳极法阴极保护这类活泼金属或合金则称为牺牲阳极.牺牲阳极法阴极保护是应用最早的一种电化学保护技术。

4,得到阳极的保护,阳极逐步被消耗,故称为牺牲阳极:强制电流法就是给被保护金属结构施加一个阴极电流,而给辅助阳极施加阳极电流,构成一个腐蚀电流,以使金属结构得到保护。

锌阳极的用途

用于管道的阳极同时符合SY/T0019-97《埋地钢质管道牺牲阳极阴极保护设计规范》。

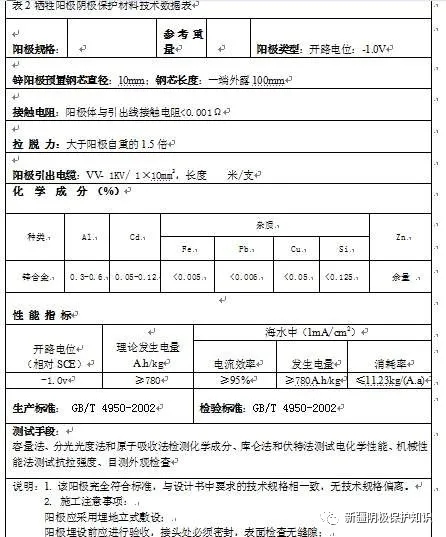

原料:0#蒸馏锌锭，锌锭含量≥99.995%。原料严格执行国家标准GB/T 470-1997。

l 依据客户的具体要求设计牺牲阳极

制造和提供锌合金，铝合金阳极产品和镁合金产品

提供牺牲阳极的水下安装工程

针对污油罐及其他高工作温度要求的设备设计的特殊合金

针对淡海水交界位置钢结构阴极保护设计的牺牲阳极

针对地下埋管设计的牺牲阳极

针对发电站，热交换及管道保护设计的牺牲阳极

针对热水箱及热水锅炉设计的牺牲阳极
